En los sistemas de movimiento lineal utilizados en la industria, las vibraciones, el ruido y el desgaste prematuro son problemas relativamente comunes que pueden afectar la precisión del sistema, la vida útil de los componentes y la confiabilidad de la máquina.
Estos efectos suelen aparecer en aplicaciones que utilizan:
- Guías lineales.
- Actuadores tipo slide o de vástago.
- Sistemas de piñón-cremallera.
- Tornillos de bolas.
Cuando no se controlan, estos fenómenos provocan:
- Pérdida de precisión en el posicionamiento.
- Incremento en costos de mantenimiento.
- Desgaste acelerado de componentes.
- Fallas inesperadas en el sistema.
- Paros no programados y menor disponibilidad de la máquina.
- En algunos casos, aumento de fricción y de temperatura, deformaciones estructurales, movimientos irregulares, lo que afecta gravemente el desempeño y la vida útil del sistema.
La buena noticia es que todos estos efectos pueden prevenirse desde el diseño, la selección y la operación del sistema.
En este artículo te compartimos 7 buenas prácticas que son clave para reducir vibraciones, ruido y desgaste en sistemas lineales .
1. Asegurar la correcta alineación de guías y actuadores
La desalineación es una de las causas más frecuentes de vibración y desgaste en sistemas de movimiento lineal.
Cuando las superficies de montaje no son planas o los rieles no están correctamente paralelos, se generan cargas internas adicionales en los elementos de rodadura de la guía o en el carro del actuador.
Buenas prácticas
- Maquinar adecuadamente las superficies de montaje con tolerancias controladas.
- Seguir los procedimientos de montaje recomendados por el fabricante.
- Verifique el paralelismo entre guías lineales, o entre el riel de apoyo y la cremallera, para lo cual es fundamental utilizar indicadores de carátula o herramientas de alineación, con el fin de medir que la tolerancia siempre sea la misma, como se muestra en el siguiente vídeo:
2. Seleccionar correctamente la guía o actuador según la carga
Un sistema lineal mal dimensionado puede trabajar constantemente cerca de su límite de carga. En el caso de la carga de los sistemas de piñón cremallera tiene que ir guiado.
Buenas prácticas
- Considerar carga dinámica (aceleraciones) y carga estática.
- Analizar momentos de carga (Mx, My, Mz).
- Evaluar la rigidez requerida del sistema.
- Asegurar que la carga esté correctamente guiada.
En aplicaciones exigentes:
- Preferir guías de rodillos sobre guías de bolas.
- Seleccionar rieles de mayor tamaño.
- Optar por actuadores o reductores de alta rigidez torsional.
Un dimensionamiento adecuado permite que el sistema opere dentro de una zona segura, reduciendo significativamente el desgaste.
3. Mantener una lubricación adecuada
En los sistemas lineales como Piñón Cremallera, actuadores de vástago, tipo slide o guías lineales con carros, la lubricación es uno de los factores más importantes, por lo tanto, todos cuentan con una grasera o puntos de lubricación.
En guías lineales y tornillos de bolas, la lubricación cumple funciones clave:
- Reducir la friccion entre superficies de contacto.
- Disipar calor.
- Proteger contra corrosión.
- Evitar desgaste prematuro.
Cuando la lubricación es insuficiente o excesiva, pueden aparecer algunas anomalías.
Buenas prácticas
- Utilice siempre el lubricante recomendado por el fabricante.
- Definir intervalos claros de lubricación.
- Implementar sistemas de lubricación automática en aplicaciones críticas o continuas.
- Verificar puntos de lubricación como graseras y accesorios.
Una lubricación correcta puede extender significativamente la vida útil del sistema.

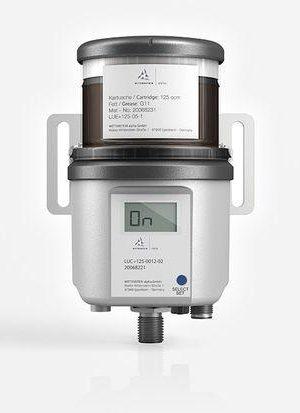

Lubricación de equipo
Unidades de Lubricación Wittenstein
4. Evitar el exceso de juego mecánico (backlash)
En sistemas de transmisión como piñón-cremallera o tornillos de bolas , el exceso de holgura mecánica puede generar vibraciones durante cambios de dirección o aceleraciones rápidas,
Buenas prácticas
- Utilizar sistemas con precarga (en guías lineales).
- Emplear cremalleras helicoidales en lugar de rectas.
- Seleccione reductores de alta precisión (versión de bajo juego mecánico en reductores).
- Utilizar tuercas de bolas precargadas.
Reducir la holgura permite obtener un movimiento más suave y preciso.
5. Controlar adecuadamente la velocidad y aceleración del sistema
Las vibraciones también pueden originarse en el perfil de movimiento del sistema .
Buenas prácticas
- Optimizar los perfiles de aceleración y desaceleración para suavizar el movimiento.
- Utilice servomotores o drives adecuados para control de movimiento.
- Evite operar continuamente cerca de los límites de velocidad del sistema, para prevenir comportamientos inadecuados por dilataciones no controladas.
Una aplicación de control de movimiento parametrizada correctamente contribuye a reducir las vibraciones y aumentar la vida útil del sistema .
6. Evitar superar la velocidad crítica en tornillos de bolas
En sistemas que utilizan tornillos de bolas, uno de los factores más importantes relacionados con vibraciones es la velocidad crítica del tornillo .
Cuando un tornillo de bolas gira a una velocidad cercana o superior a su velocidad crítica, puede aparecer un fenómeno conocido como whipping , donde el tornillo comienza a flexionarse y oscilar.
Factores que afectan la velocidad crítica
- Longitud del tornillo.
- Diámetro del tornillo.
- Tipo de soporte en los extremos.
- Rigidez del sistema.
Mejores prácticas
- Aumentar el diámetro del tornillo.
- Reducir la longitud libre del tornillo.
- Utilizar soportes intermedios.
- Cambiar a sistemas de transmisión alternativos, como piñón-cremallera o actuadores de banda.

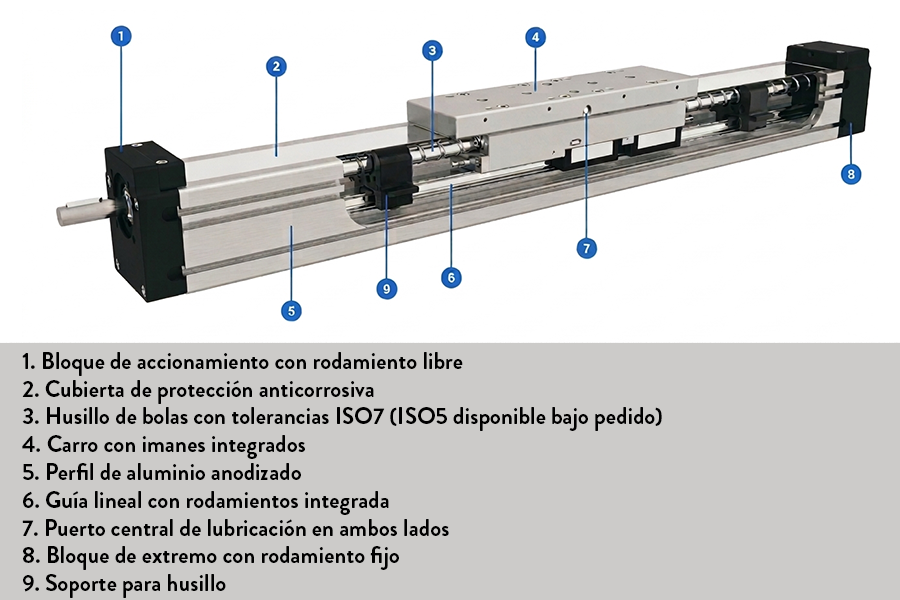

En soluciones como actuadores de Unimotion, el uso de soportes adicionales permite reducir las vibraciones y ampliar las capacidades.
Considerar este factor desde la etapa de diseño es fundamental para evitar vibraciones severas en aplicaciones de alta velocidad.
7. Proteger el sistema contra polvo y contaminantes
El entorno de operación también puede influir significativamente en el desgaste de los sistemas lineales. Polvo, rebabas o partículas metálicas pueden entrar en contacto con los componentes y acelerar su desgaste.
Buenas prácticas
- Utilizar sellos en guías lineales.
- Integrar combustibles o cubiertas protectoras.
- Implementar sistemas de limpieza.
- Establecer mantenimiento preventivo.
En aplicaciones expuestas, soluciones como carros con metal “scraper”, ayudan a limpiar contaminantes antes de que ingresen al sistema.
Además, muchos actuadores cuentan con protección IP adecuada que reduce significativamente la entrada de partículas.
Conclusión: la confiabilidad comienza en el detalle
Las vibraciones, el ruido y el desgaste son señales de que algo en el sistema (diseño, selección, montaje u operación) no está bien. Aplicar estas buenas prácticas permite:
- Incrementar la vida útil de los componentes.
- Disminuir el número de rechazos de calidad.
- Reducir costos de mantenimiento.
- Aumentar la confiabilidad operativa.
