En la automatización industrial, los Robots Cartesianos se han convertido en una de las soluciones más eficientes y versátiles para tareas repetitivas y de alta precisión. Estos sistemas se desplazan linealmente a lo largo de los ejes X, Y y Z , lo que los convierte en sistemas ideales para operaciones como pick and place , paletizado, soldadura, inspección y dosificación.
En este artículo hablaremos de cómo está conformado un robot cartesiano, cuáles son sus ventajas, principales aplicaciones y una solución que te permitirá tener más de 9 ejes independientes en un mismo sistema.
¿Qué es un robot cartesiano?

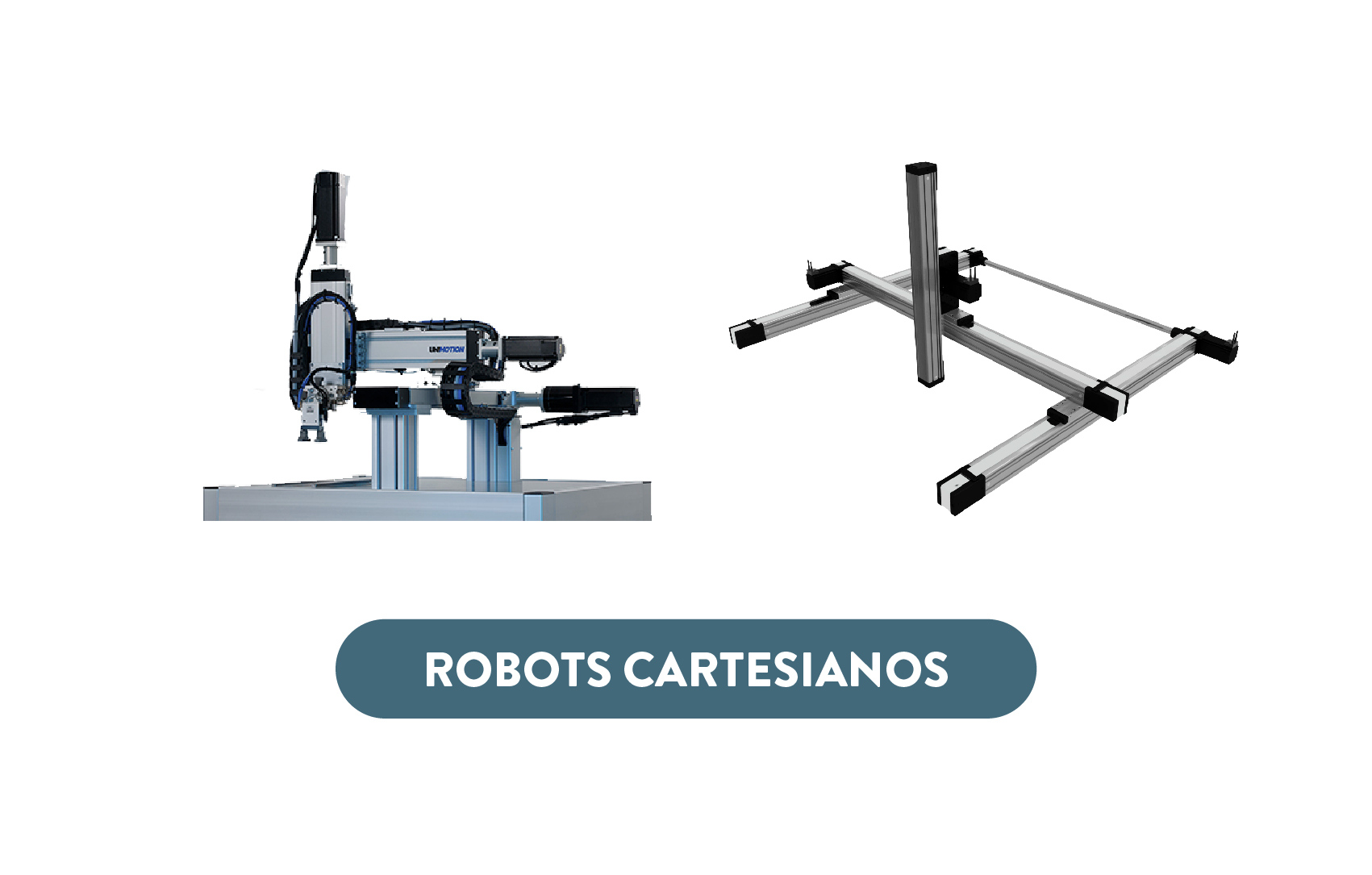

Un Robot Cartesiano o Gantry es un sistema de automatización compuesto por actuadores lineales o rotativos que mueven un efecto final como pinzas, en tres direcciones ortogonales. Gracias a su diseño, estos robots ofrecen alta repetibilidad, precisión milimétrica y facilidad de integración con otros equipos industriales.
¿Cuál es la estructura de un Robot Cartesiano?
Estructura mecánica
- Guías lineales : Aseguran trayectorias rectas y estables.
- Actuadores lineales : Pueden ser de tornillo de bolas, bandas dentadas, cremallera-piñón o neumáticos.
- Chasis : Diseñado según carga útil, espacio y aplicación.
Sistemas de transmisión
- Motores : Servomotores (alta precisión) o motores paso a paso.
- Acoplamientos y poleas : Transmiten el movimiento del motor a los actuadores.
Sistema de control
- Controlador (PLC/CNC) : Coordina el movimiento de los ejes.
- Controladores : Regulan señales y potencia.
- Interfaz HMI o software : Permite programar y monitorear.
Sensores
- Sensores de proximidad : Detectan posiciones límite.
- Codificadores : Retroalimentación probada de posición precisa.
Terminal de elementos
- Grippers, ventosas, soldadores, cámaras, etc., dependiendo de la aplicación.
Ventajas clave de los robots cartesianos
Tiempos de ciclo reducidos
Los Robots Cartesianos están diseñados para realizar tareas repetitivas con gran velocidad y precisión, lo que se traduce en mayor productividad en las líneas de producción.
Controle la aceleración y la velocidad con precisión.
Ideal para manipulación delicada de materiales como líquidos, componentes electrónicos o alimentos.
Escalabilidad y flexibilidad
Se pueden personalizar con múltiples ejes, dimensiones específicas y cargas útiles, además de integrarse fácilmente con otros sistemas.
Fácil mantenimiento
Su diseño lineal y estructura simple reduce costos de mantenimiento y simplifica la programación.
Tecnología avanzada: Servomotores lineales LinMot
Una evolución de los robots cartesianos tradicionales es el uso de actuadores lineales magnéticos, como los de la marca LinMot. Estos eliminan componentes mecánicos como tornillos de bolas o bandas dentadas, lo que reduce el desgaste, mejora la precisión y elimina la necesidad de mantenimiento.
Beneficios únicos de LinMot
- Movimientos independientes en el mismo eje físico: En un solo eje se pueden montar varios actuadores que se desplazan simultáneamente en diferentes direcciones y velocidades.
- Procesos paralelos más complejos: Permiten automatizar tareas que antes requerían múltiples estaciones o robots.

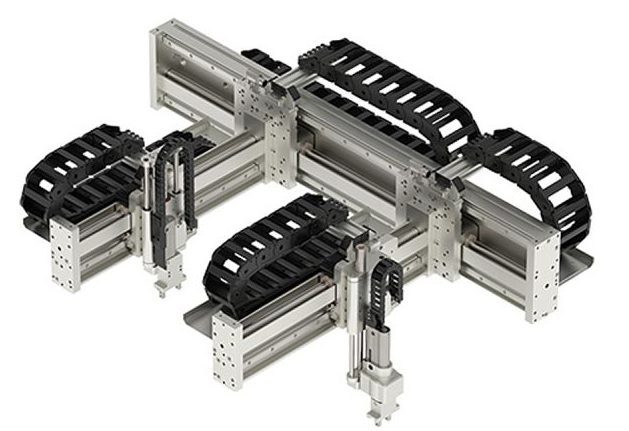

En la siguiente imagen te compartimos un sistema LinMot con 9 ejes independientes:
Modelos en acero inoxidable:
Este sistema es apto para lavado completo, por lo tanto son ideales para la industria de alimentos, bebidas y farmacéutica.

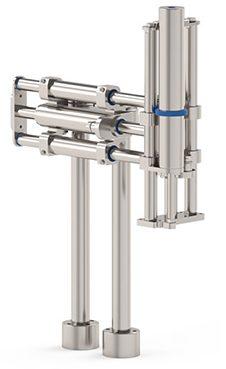

En la siguiente imagen se puede apreciar un sistema Pick & Place de acero inoxidable.

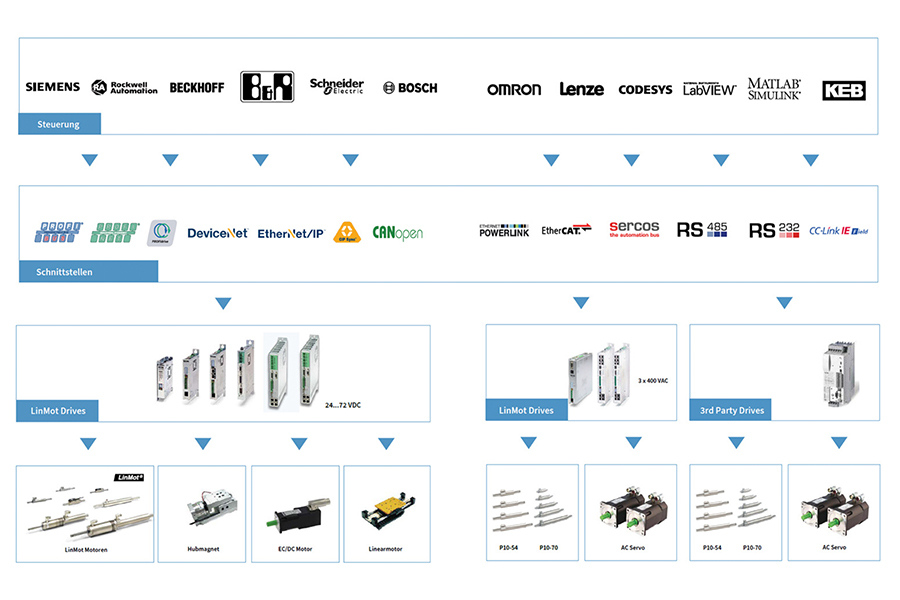

Conectividad universal: La comunicación de los actuadores lineales LinMot a un controlador, puede hacerse mediante una interfaz analógica, digital, en serie, por protocolos de comunicación como EtherNET. La amplia gama de protocolos e interfaces, hace que los actuadores lineales servocontroladores LinMot sean fáciles de integrar a cualquier controlador, ya sea un PLC, un PC industrial o un controlador propietario.
Los grippers de LinMot son soluciones altamente dinámicas para tareas exigentes de Pick & Place, montaje, atornillado y muchas otras. Además de tiempos de cierre y aperturas rápidas, permiten el posicionamiento libre de los dedos y el control de la fuerza, lo que significa que los movimientos de agarre pueden adaptarse individualmente y hacerse especialmente suaves. Además, la posición de los dedos de las pinzas Linmot, es supervisada por el motor lineal, eliminando la necesidad de sensores y cables externos. Los Grippers LinMot también están disponibles en acero inoxidable para su uso en industrias con altos requisitos de higiene, como la farmacéutica, alimentaria y química.
Aplicaciones de los Robots Cartesianos
- Industria de semiconductores: Gracias a su precisión extrema y sin juego mecánico.
- Industria médica y de alimentos: Higiene total con actuadores de acero inoxidable.
- Líneas de ensamblaje complejas: Múltiples movimientos en paralelo con un solo sistema cartesiano.
Algunos desafíos a considerar
- Costo inicial elevado: Aunque es más alto que sistemas con banda dentada, se compensa con mayor productividad, ya que son de cero mantenimiento, solo requieren un proceso de inspección.
- Requiere personal capacitado: Para su programación y puesta en marcha.
- Límite de carga: En general, no superan los 200 kg; para cargas mayores se recomienda otra tecnología de actuadores, como tornillo de bolas o piñón cremallera.
Conclusión
Los robots cartesianos con tecnología de actuadores lineales LinMot representan una evolución en la automatización industrial, al ofrecer movimientos precisos, escalabilidad, higiene y flexibilidad , ideales para procesos que requieren eficiencia y control. Son una excelente alternativa a los robots industriales tradicionales, especialmente cuando se busca optimizar espacio, reducir tiempos de ciclo y realizar tareas complejas con varios ejes independientes.
En Urany distribuimos la marca LinMot , comunícate con nosotros y con gusto te asesoraremos en tu próximo proyecto.
